Wi-Fi AP’d vaja kinnitada lakke...

Lugu sellest mis moodi näeb välja Wi-Fi AP paigalduse protsess ettevõtes kus töötan hetkel.

Ülesanne oli selline: laiendada juba olemasolevat võrku kliendi juures.

Protsess:

Valmistasin Wi-Fi AP'd juba kontoris ette, selleks et kliendi juures asi hakkaks ilma suure vaevlemist tööle.

Ma ei teadnud mis selles ruumis toimub, st milline on lagi, milline koht on parim selleks et AP’d kinnitada, teadsin ainult seda et ruumi on veetud paar Cat6 kaabli...

Kohapeal selgus et ei hakka AD'd lakke kinnitama, kuna selleks et kinnitada ilusasti oli vaja ehituspoest muretseda plasttorusid CAT6 kaablitele, plast torude kinnitused ja muud pisiasju.

Kohapeal sain AP'd võrku ühendatud, konfigureerisin pordi switchis, nii et õiged VLANid oleksid TAG'tud ning jätsin AP'd ajutiselt riiuli peale. Kontrollisin Wi-Fi kontrollerist et kliendi seadmed saavad ühendada selle AP külge.

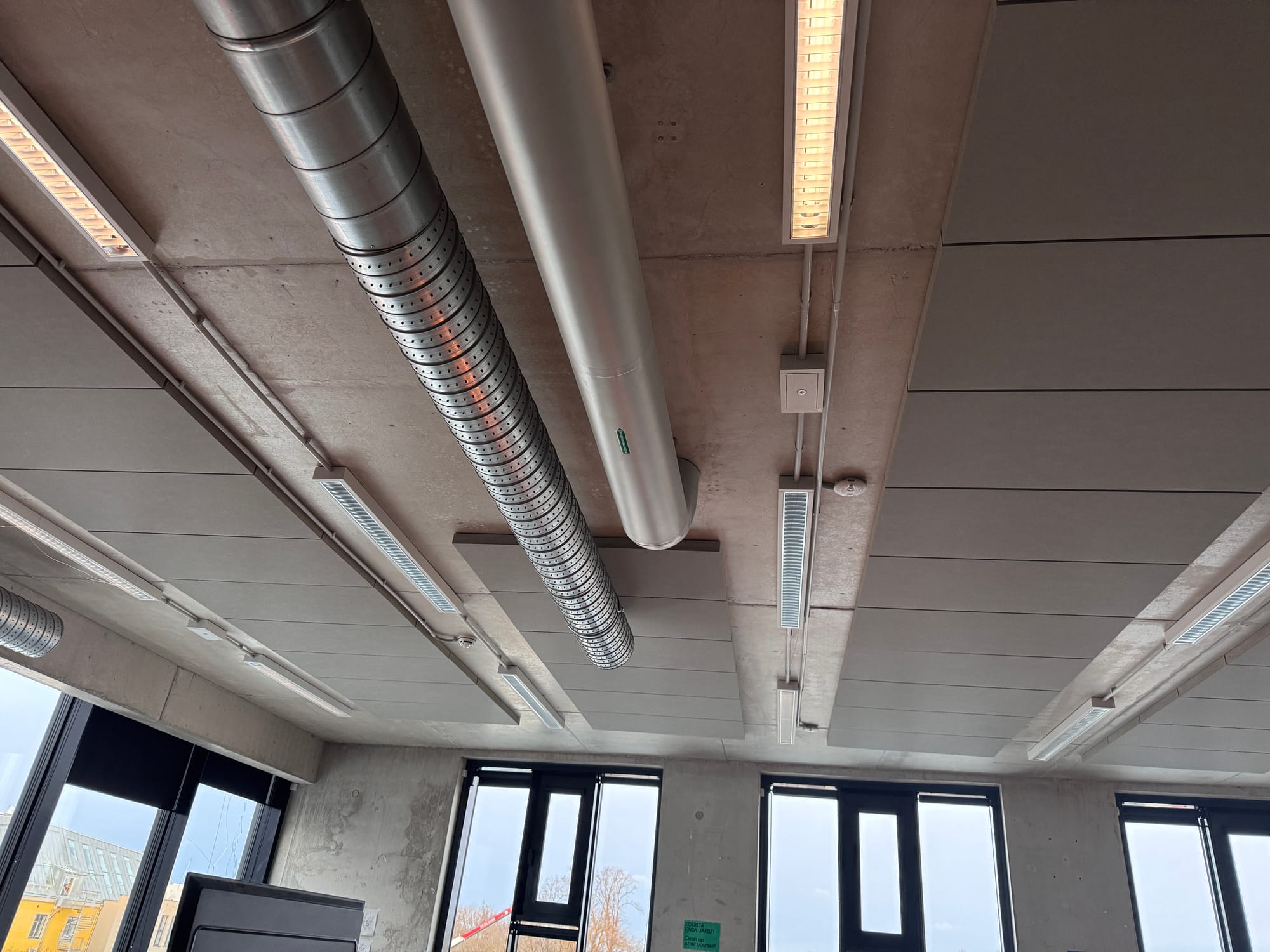

Tegin laest igaks juhuks pilti, et hiljem saaks mõelda paigalduse protsessi paremini läbi.

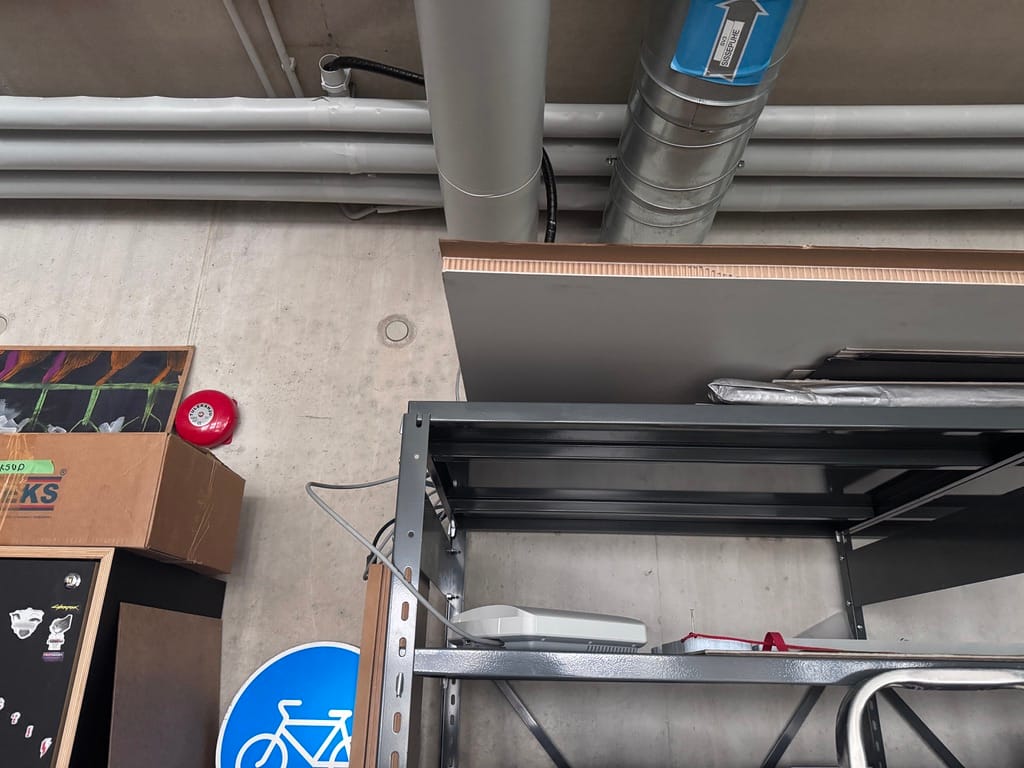

Ajutiselt AP jäetud niimoodi

Käisin ehituspoest läbi ning paari nädala pärast läksin uuesti kohale (kinnitamisega kiire ei olnud, talvepeode periood oli vahel)

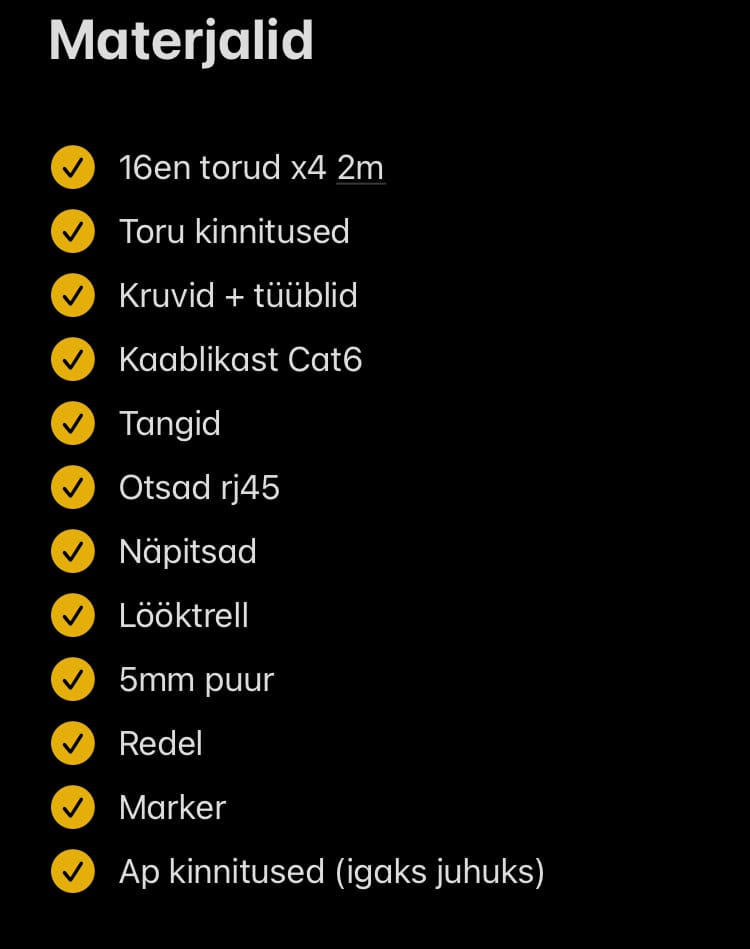

Sellise kinnitamise puhul mina vajan kindlasti checklisti, kuna tööriistu ja materjale on tegelikult suht palju mida tuleb kaasa võta.

Kohapeal siis...

Puurisin augud kinnituste jaoks ja kruvisin plasttorude kinnitusi lakke, ühendasin plasttorusid omavahel kokku, ajasin Cat6te torudest läbi, lõikasin võrgujuhet mõlemast otsast ja panin rj45 otsad. Ühendasin minu tehtud kaabli cat6a jätkuga.

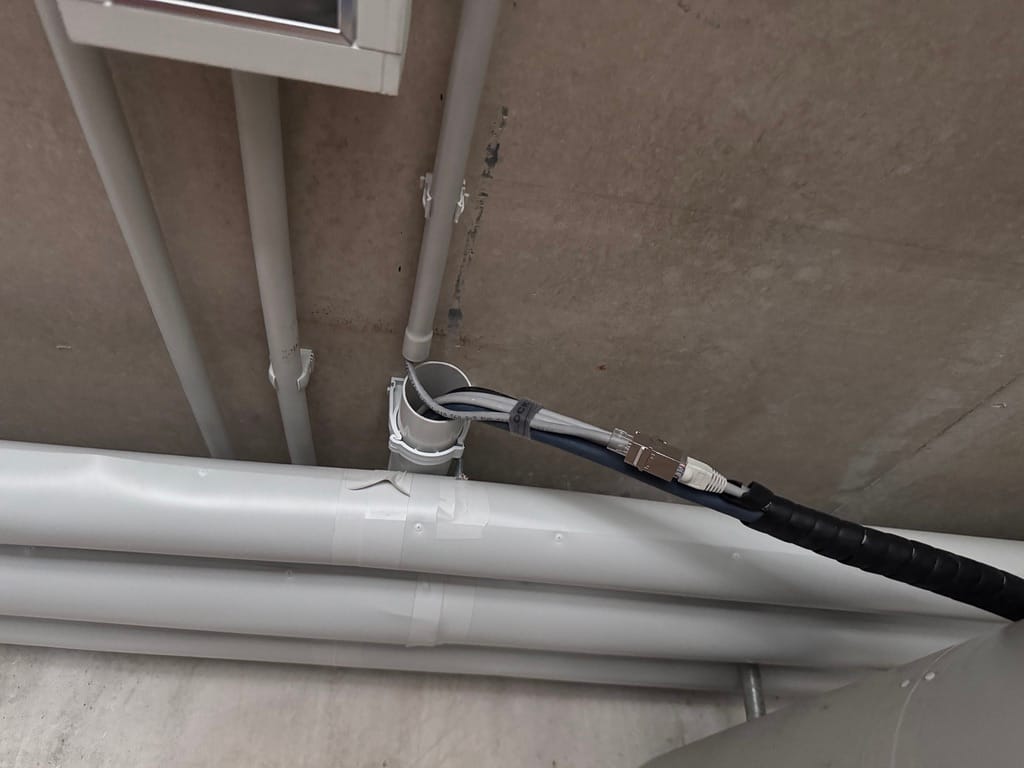

Ühenduskoht näeb niimoodi välja:

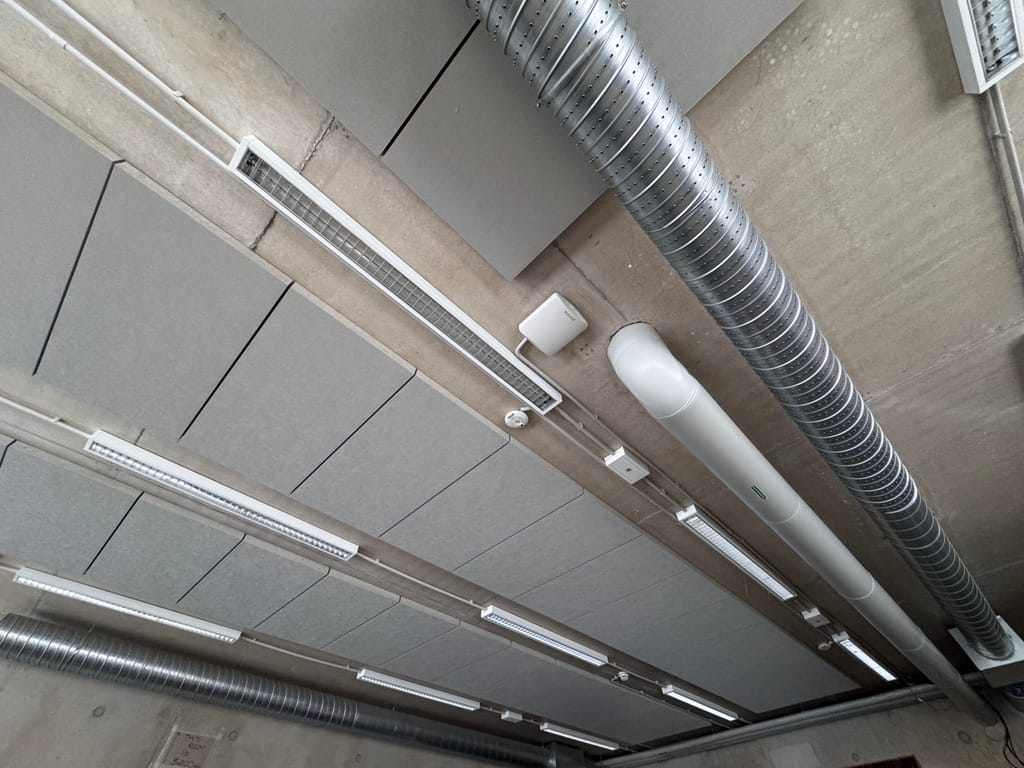

Seejärel puurisin augud laes et saaks AP'd kinnitada. Riputasin lakke ja lõpptulemus näeb niimoodi välja:

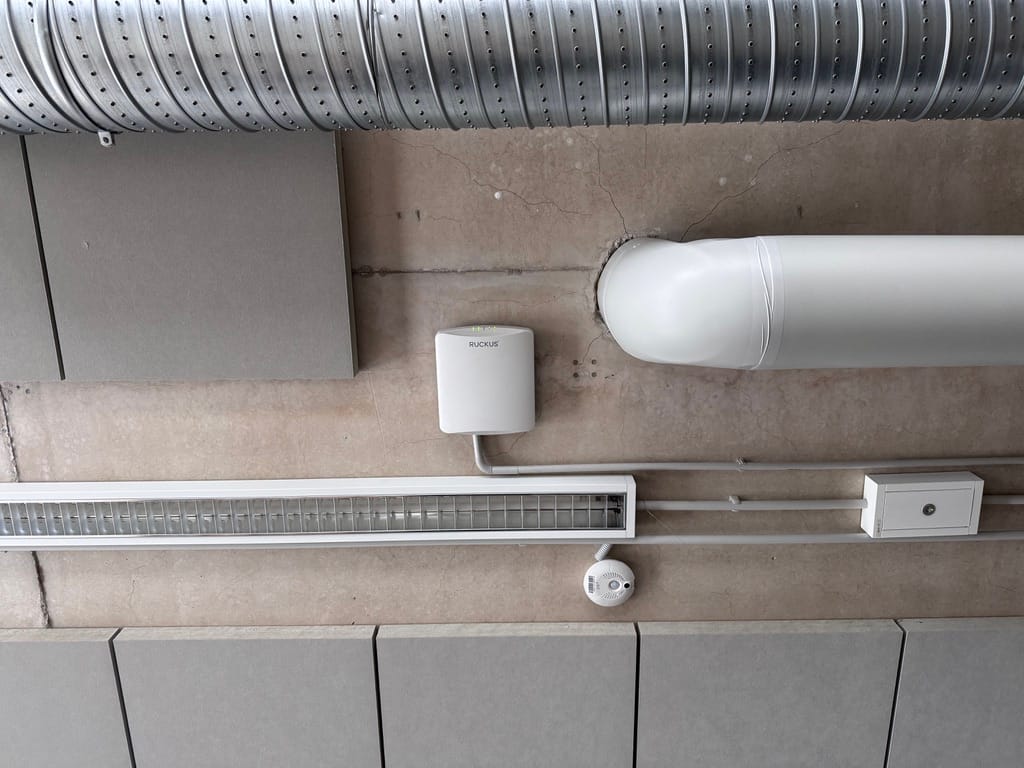

Veel 1 pilt
